製品説明

【無機ELとは】



当店取扱いの高輝度無機ＥＬ「エルトップ」は、厚さ僅か0.3mm、重さ僅か50g（A4サイズ）の光源。超極薄、超軽量、「まるで光る紙」です。無機ELトップクラスの明るさを実現し、まさに用途は無限大。

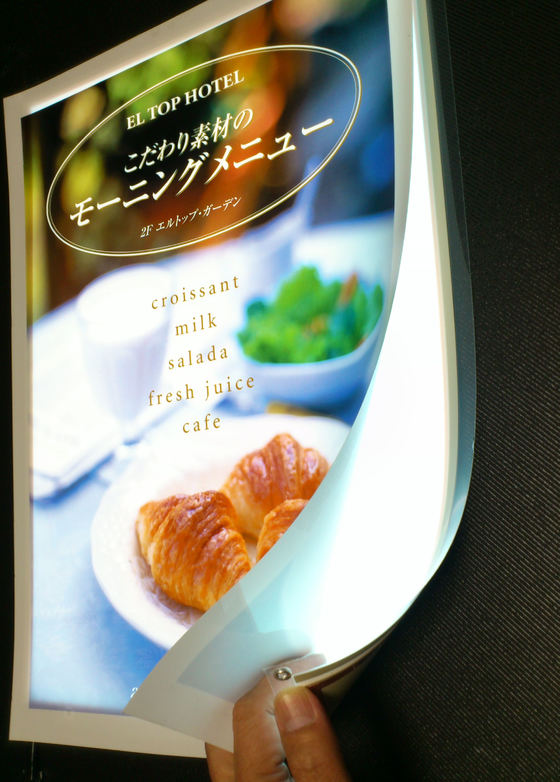

ポスター、メニュー、ディスプレイなど簡単に発光できるのは勿論、テーブルや壁、ショーウインドウなど従来光源では困難な場所への光源設置が可能になりました。

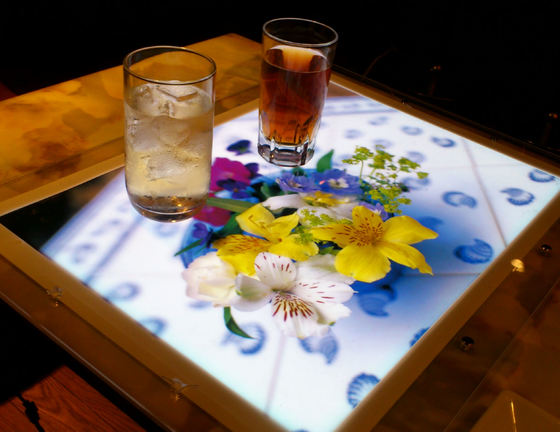

無機ＥＬは、他の光源のような発熱もなく、紫外線も出さないので、上に飲み物や化粧品、食料品を置いても大丈夫。光る床や誘導灯に至るまで、アイデア次第で多種多様な業種業態で活用できます。

設置場所を選ばない、移動も簡単、撤去も簡単、しかも点滅も可能でインパクト抜群、また優しく遠くまで、斜めからもよく見える視認性、これらは他の光源にはない特徴です。



蛍光灯は線発光、LEDは点発光、ELは面発光です。有機ELは主にテレビ、パソコンなどのディスプレイ画面用に、無機ELはバックライトやサイン光源として広告・POP・販促宣伝用に使われます。

無機ELの発光原理は、シート状に塗布された誘電体の中の蛍光体に交流電圧を印加した際、結晶が刺激され砕かれるときに光を発するものです。「電気」と「化学」の融合であるため、高輝度且つ長寿命 を実現するには両者のベストマッチが求められます。

蛍光灯やLEDとは異なったフィールドの光源として新たなニーズに対応可能となりました。※ご使用の際は、専用インバータが必要です。インバータとシートはベストマッチングが要求されますので、他社製は使用できません

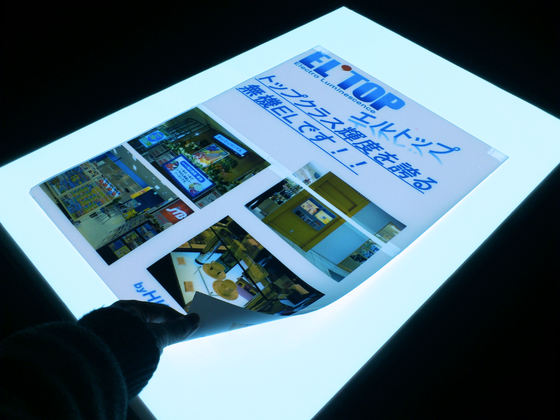

発光状態

消灯状態

-----------------------------------------------------------------

◇製品特徴◇

1.超高輝度400cd（初期点灯時）

高い技術力が従来の面光源をはるかにしのぐ400ｃｄの輝度を実現。明るさ、品質、性能とも無機ELでトップクラスです。

※ エルトップの標準輝度は300cdです。









2.薄くて軽くて設置も簡単

これまでの光源では考えられない極薄、超軽量。（０．３mm、５０ｇ（Ａ４））
だからセロテープや両面テープで簡単に貼り付けできます。
従来は設置できなかった場所への超速セッティングが可能となりました。まさに不可能を可能にする光源の誕生です。





3.わずかな消費電力

A3サイズで約25W。A3サイズを仮に蛍光灯で照らす場合、20W×2本=40W掛ります。だからとても省エネ。
原稿フィルムの下の方に「消費電力蛍光灯比50％」等と入れれば、節電協力メッセージも完璧です。

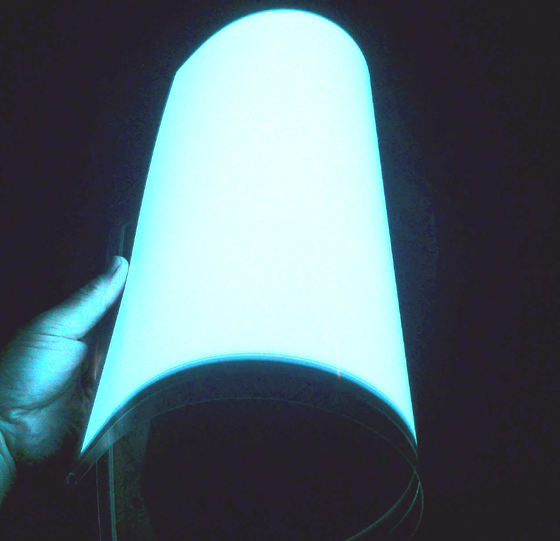

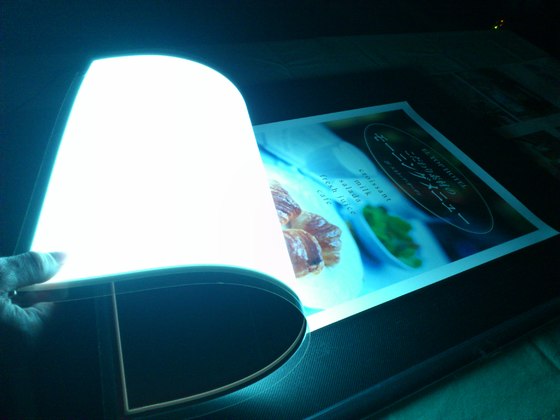

4.屈曲させての使用も可能

丸めたりカーブをつけることも自由自在。何しろ僅か0.3ミリ。
もちろん明るさや、光の均一さは変わりません！！





5.点灯しても熱くならない

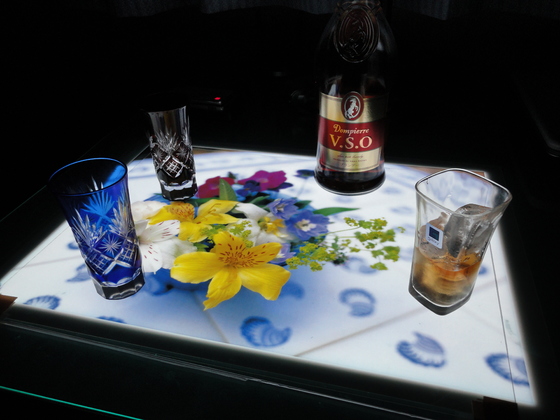

無機ＥＬは他の光源と違い、熱を持たず、紫外線も出さないため「化粧品」「飲料水」「食料品」のそばにも安心して設置できます。絵画等の照明にも適しています。







6.点滅しても寿命が縮まらない

長寿命のイメージが強い蛍光灯も、点灯・消灯を繰り返すことで、寿命が縮まってしまいます。ところがELは点灯している時間だけが寿命としてカウントされます。そのため演出上効果的な「点滅」をすると寿命は逆に長くなるという特性を持っています。







7.環境に優しい

水銀やガスなど、人体や環境に負荷が掛る素材は一切使用しない光源です。使用後は通常の事業ゴミとして処理できます。産業廃棄物にならないのもエコです。







8.抜群の視認性と視認角度

表面全体が自発光するため、発光する表面積が広くムラがないので文字などもクッキリ読み取れます。かなり斜めの角度から見ても認識できる広い「視認角度」もエルトップの特徴です。
蛍光灯式やＬＥＤ式と是非比較してみて下さい。例えば蛍光灯は線光源、ＬＥＤは点光源で、ＬＥＤバックライトパネルなどは導光板や反射板等が必要ですから、原理から言っても当然のことなんですが。





9.サイズバリエーション

A版	A-5	A-4	A-3	A-2	A-1
サイズ(mm)	148×210	210×297	279×420	420×594	594×840

B版	B-4	B-3	B-2
サイズ(mm)	257×364	364×515	515×728

【サイズ表】

※但し上記は標準品サイズ　
　 数字は発光面寸法





10.構成

点灯にはＥＬシートとインバータの接続が必要です。ＥＬシートとインバータが1セットになっています。
サイズＡ４以上は、ＡＣ１００Vでの駆動となります。

◇基本はＥＬシート+インバータでセットですが、シートをアクリルに挟み、電極背面処理した「完成形」もございます。こちらはカウンター棒も付属していますので、購入後すぐにテーブル等に飾れます。（シート単体使用は不可です）
　ＥＬシートと専用インバータのワンセットで所期性能が発揮できます。他社のインバータは使用できません。

--------------------------------------------------

何でもお気軽にお問い合わせ下さい。
（お問い合わせページまたはtel/fax：0265-78-8513、携帯：090-8743-7886まで）

------------------------------------------------------------

事例を紹介しています。



------------------------------------------------------------------

＜無機ＥＬについて（参考）＞

EL (エレクトロルミネセンス)とは

物質がエネルギーにより励起され起こるルミネセンス(発光)現象の一つで、半導体などに電圧を加えて起きるもののこと。

蛍光体物質が励起源から受け取ったエネルギーを発光して放出することをルミネセンスという。励起源の種類から、電界により励起するエレクトロルミネセンス(EL)、光により励起するフォトルミネセンス(PL)、電子線により励起するカソードルミネセンス(CL)に分類される。

ELは発光原理から注入型ELと真性ELに分類されるが、狭義には真性ELのことをELと呼ぶ場合もある。注入型EL(分散型EL)は、電界を印加することにより、半導体内に注入された電子と正孔が再結合して発光する。発光ダイオードなどが注入型ELである。真性EL(薄膜型EL)は、電界により加速した電子が半導体内で発光中心に衝突、発光中心を励起されて発光する。薄膜EL素子などがこれに分類される。

薄膜EL素子は、厚さ0.3mm程度の発光板の面上で、均一・広範囲にわたる発光が可能な点が特徴である。発光体にジアミン類などの有機物を使うものを有機EL、硫化亜鉛などの無機物を使うものを無機ELという。

---------------------------------------------------------------------
