24K GOLD plated solder



Sn-3Ag-0.5Cuの代表的な鉛フリーはんだ組成を基準に開発をした、24金メッキハンダ！

24金メッキを施した、銀入り半田

成分：銀3%、銅0.5%、錫96.5%に24金メッキ

色：マッドゴールド

鉛フリーはんだは、すでに多くの企業において実用化され、鉛はんだ全廃の企業もでてきています。



はんだ材料の選択に迷っている人には、業界標準はんだであるSn-3.0Ag-0.5Cuの採用がお勧めです。

24K GPSはさらに、24金コーティングを施しているため、ハンダの大部分を占めるスズの酸化を防止し、音響では高級オーディオに定評のある純金特有の中域の帯域を充実させてくれます。



店長からのコメント！

現在鉛フリーはんだは90％以上錫(スズ)が占めている。

端子などは腐食防止に錫メッキを施し、端子に金メッキを施す場合は、製造してすぐに金メッキを施すか、錫メッキをしている端子の錫をはがしてから金メッキをかけるのが本来のやり方！



錫の上に金メッキを施すのは困難で、錫で出来ているハンダに金メッキをするのは通常では考えられません。

幾重もの作業工程を行い、高品質なハンダの製造に成功！

クリエイションでは、お客様のご希望、お問い合わせをお待ちしていまs♪
お問い合わせはこちらから♪



国内最高品質三菱マテリアルの4.5N錫(99.995%)と高純度4N純銀(99.99%以上)を使用の、国内製高品質鉛フリーハンダSn4.5N-Agを1m(メートル)3名様のモニタープレゼントを募集します♪



国内高品質の錫をもとに製造した4N純銀入り高純度鉛フリーハンダです。
不純物を極限まで無くしたため、曇りのない純粋な音を再生。
高純度で不純物が少ないため、Sn99.9%の錫と比較すると硬さは軟らかくなります。

高純度4N純銀3%含有。銀は導線として使用すると電気伝導率が非常に優れます。ハンダの大半を占める錫を99.995%高純度錫と、99.99%の高純度の純銀を使用することにより、抵抗値低くなり、電気伝送に優れたハンダとなります。音響用に非常に優れたハンダです。

レビューに自信のある方！
応募数3名様

応募方法
下記メールアドレスまで、送り先住所、送り先名(姓名も必須)、電話番号をご明記ください。
mail;creation-japan@outlook.com
使用方法(使用予定方法)、使用環境等も教えて頂けると幸いです。
応募数が募集数を超える場合は、上記使用方法等を参考に、厳選なる抽選にて選ばせて頂きます。

応募期間
1月12日(月)～1月19日(月)
期間内に応募が無い場合は、終了させて頂きますが、ご了承ください。

使用期間は、製品到着後2週間以内に、下記URLよりレビューをご記入願います。
http://www4.hp-ez.com/hp/audio-creation/page26/1
レビュー詳細は、こちらから♪
レビュー記入時は、ペンネーム(匿名)で構いません。

ご不明な点は、左記メールアドレスcreation-japan@outlook.comまで、ご連絡ください。

ご連絡頂きましたレビューは、ご使用させて頂く事がありますが、予めご了承ください。

皆さまからの沢山の応募、お待ちしています♪

国内高品質の新導体PC-triple-Cを採用の、ハイコストパフォーマンスケーブルのS-MEVS0.2sq(7/0.18)を使用したRCAラインケーブル1.0mペアとXLRケーブル1.0mペアのレビューモニターを募集します♪

注意！
無料レンタル形式とさせていただきまして、要返却になります。
送料は、弊社より送る時は弊社負担。返却時は、お客様ご負担でお願いいたします。
郵便局のレターパックでしたら、全国510円で送れます。

先着順、各種類1名様になります。
レビューに自信のある方！
新導体PC-triple-Cに興味はあるが、まだ購入していない方！
新導体PC-triple-C導体の音質を試してみたい方は沢山いらっしゃると思いますが、まだ使用した事が無いというお声を頂きましたので、レビューモニターを募集企画をご提案させて頂きました。

応募方法
下記メールアドレスまで、PC-triple-C RCA or PC-triple-C XLRのどちらを募集か明記の上、住所、氏名、電話番号をご連絡ください。
mail;creation-japan@outlook.com

使用期間は、製品到着後2週間以内に、下記URLよりレビューをご記入願います。
製品到着後2週間前後でご返却願います。
http://www4.hp-ez.com/hp/audio-creation/page25/1
書ききれないようでしたら、メールアドレスcreation-japan@outlook.comまで、ご連絡ください。

ご連絡頂きましたレビューは、ご使用させて頂く事がありますが、予めご了承ください。

皆さまからの沢山の応募、お待ちしています♪ 詳細は下記URLよりご参照ください！
http://www4.hp-ez.com/hp/audio-creation/page25/1
クリエイションは特殊電線の製造を得意としています。 お問い合わせをお待ち申し上げます。 CREATION クリエイション shop;http://creation.theshop.jp/ mail;creation-japan@outlook.com

ここでは3.5ステレオミニケーブルの制作例をご紹介します。

注意：自作は自己責任において行う物です。
導通チェックや、配線間違いはないように、製作を行ってください。

用意した物
S-MEVS 2芯シールド線 50cm
3.5ステレオミニプラグ
ハンダ50cm

工具類
良く切れるハサミ
ハンダコテ
ラジオペンチ
出来ればバイス(小さな万力)があると便利ですよ。
写真1

まず3.5ステレオミニプラグをバラすと上記のように左からプラグ、絶縁チューブ、プラグボディ、スプリングになります。
写真2

ハンダ付けする右側の写真と、機器に接続する左の写真を確認し、ハンダ付けを間違えないように気をつけます。
写真3

まずプラグボディにスプリングを通し、ケーブルに取り付けます。そして絶縁チューブを通します。
外層シースを9mm剥きます。
写真4

外部導体(シールド)をめくり、押え紙テープと綿介在を切り取ります。
写真5

絶縁体を黒、白共に4mmほど剥きます。
写真6

写真7

プラグ、ケーブル共に予備半田を行います。
写真8

外部導体(シールド)部分をグランド側の穴に通し、写真2を参照しながら、黒を左(L)、白を右(R)にハンダ付けをします。
写真9

外部導体(シールド)をグランド側のプラグにピタリと付くようにし、ハンダ付けを行います。
そして、かしめ部分をラジオペンチでかしめ、先に通した絶縁チューブを被せ、プラグボディをプラグにはめます。

上記のように片側が出来上がります。
同じようにプラグボディ、絶縁チューブを通してから、同じ作業を繰り返します。

両端の加工が出来上がりますと、完成です！
テスターで必ず導通チェックを行ってください！

チェック方法
先端と先端
先端と真ん中
先端と付け根
左、右共に同じ導通チェックをテスターで行ってください。

楽しい自作ライフを行ってください。
ご購入はこちらから♪



お年玉企画！
数量限定1本のみ！早い者勝ち！！

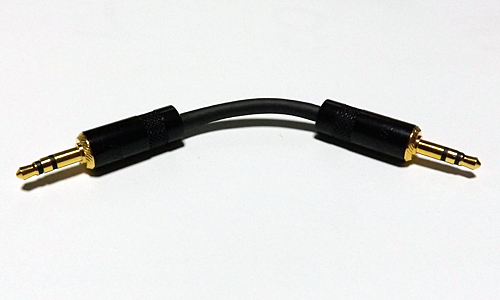

特別価格企画のポータブルプレーヤー→ポタアン用ジャンパーケーブルです。
特別価格販売につき、商品到着後2週間以内に、下記ホームページのコメント欄にレビューをお書き頂くことが条件となります。

コメントはこちらから！

いただきましたコメントは、公開させて頂き、今後使用させて頂くことがありますので、予めご了承ください。

下記よりご購入できます。
お買い求めはこちらから！

製品詳細
国内高品質の新導体PC-triple-Cを採用の、ハイコストパフォーマンスケーブルのS-MEVS0.2sq(7/0.18)
を使用した3.5ステレオミニケーブル

ケーブル:S-MEVS 7/0.18×2芯シールド
コネクタ：REAN NYS231BG
使用ハンダ：Sn4.5N-Ag-Pt

国内高品質の新導体PC-triple-Cを採用の、ハイコストパフォーマンスケーブルのS-MEVS0.2sq(7/0.18)
を使用した3.5ステレオミニケーブルの登場です♪

PC-triple-Cは連続鍛造伸延技術により、信号の伝送を妨げる結晶粒子を極力減らし、結晶と結晶粒界を
長手方向に連続化させることにより、優れた伝導性を実現！

使用コネクタは信頼性が高く、コストパフォーマンスの高いノイトリック系REAN NYS231BG金メッキステ
レオミニプラグを使用。

ハイコストパフォーマンスで最高級の音質をご提供します。

注意；在庫状況により、発送までに数日かかる場合がありますが、ご了承ください。
