とりあえず配線

とりあえずここまでの配線をオクでGETしたコントローラーのコネクタに移す。
不要な線は外した。

スピーカー接続

　今回は端子に少し悩んだ。JAMMA図ではスピーカー(-)の端子があるのに、ファイナルロマンスにはスピーカー端子が１つしかない。たまたまオクで買ったハーネス付コントローラーに、JAMMA変換ケーブルがついていたのでそこから辿っていったらGNDにつないであったので解決。

テレビのスピーカーそのまま使えるのか？

検索すると・・・２つの意見があり解決しない。

あるサイトではRCA直結でＯＫとあり、また他のサイトでは信号レベルが違うのでNGとあった。
機器破損の恐れとか、自己責任でとかお決まりのフレーズ。

はい。
結局自己責任で直結したよ。

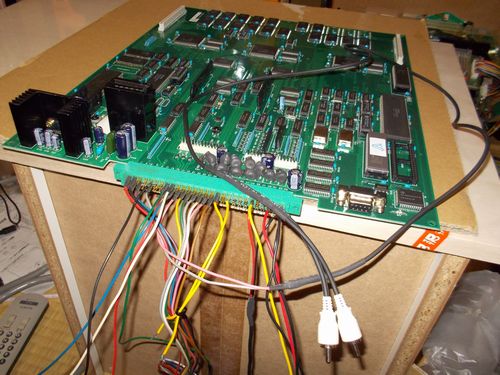

RCAコネクタぶっちぎって中心線どうしをスピーカー端子に。外側線どうしをGND端子に接続。




いきなり配線ふえましたが、麻雀コントローラーの線です。
今回オクでＧＥＴしたハーネスがそのまま使えたので苦労しなかった。が、その為詳しい配線とか説明はめんどいので、「麻雀ハーネス」「麻雀コントローラー配線」とかでググってください。
結構詳しいサイトあります。

その他
・COIN端子にハーネス。GNDと接触させると１００円入れた事になります。
・１２Ｖの下の線はRGBコンバーターの電源にひっぱってます。
