４Ｐ配線

配線を少しでも省略するために、コネクター図の２Ｐ端子にも配線して
キーテストしたが、反応無し。

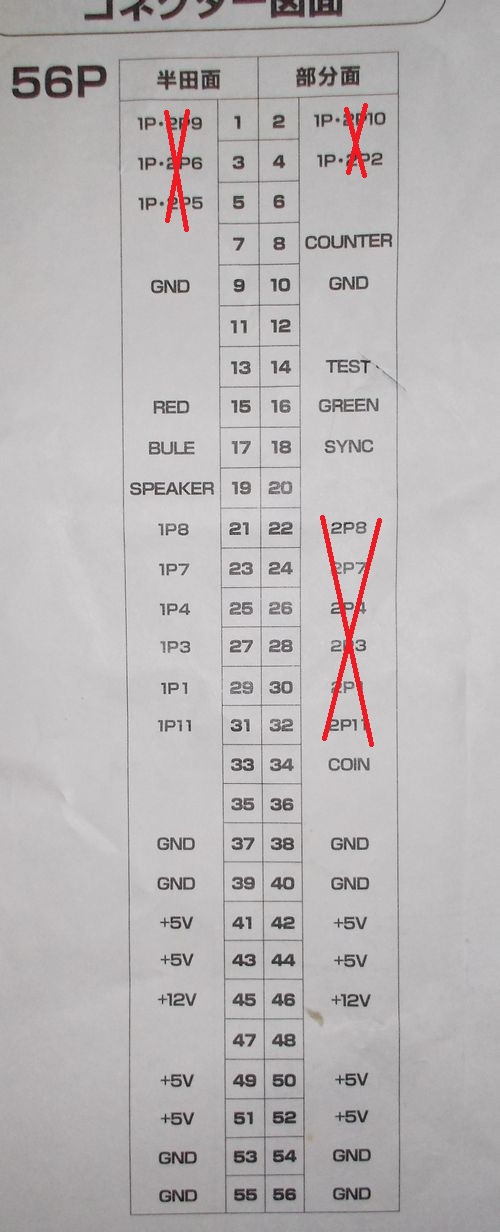

正しいコネクター図はこれ↓

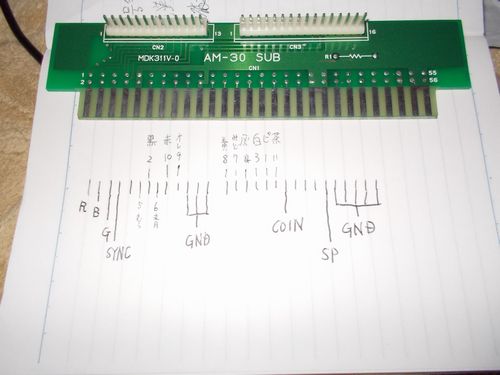

はい。しょうがないから対戦ケーブル使うとして、サブ基板が邪魔なので
直接配線するために調べたよ。



ＧＮＤは全部１Ｐコネクタからひっぱるからコントローラー線と映像、音、コインだけ配線する。

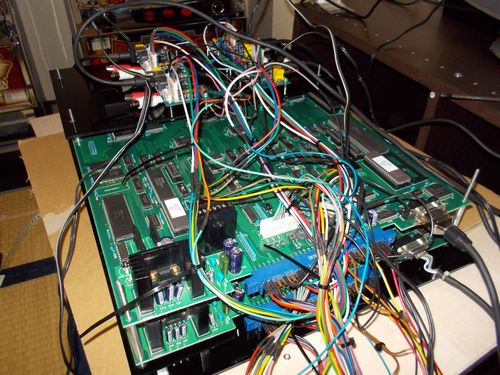

配線できましたよ。


２段積みにしてあります。配線だいぶ減らしたつもりだったがこんなんになりました。
