とりあえずテスト

とりあえず動くかどうかテストしてみる。

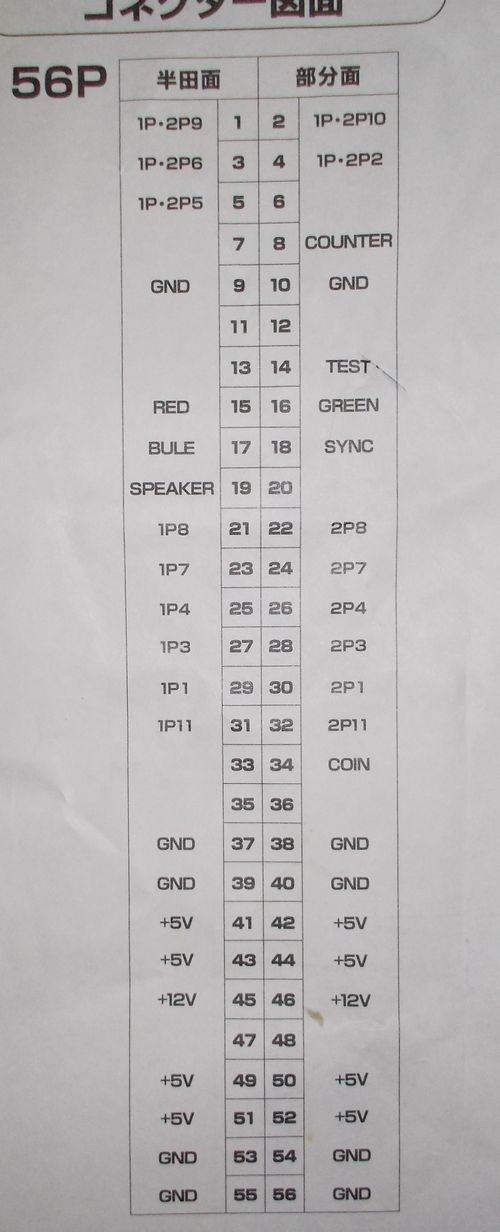

GNDと＋５Ｖは沢山あるので全部配線するのかと思ったら、ＧＮＤはＧＮＤ端子が全部つながっている。＋５Ｖも同じなので１個配線すればＯＫ。

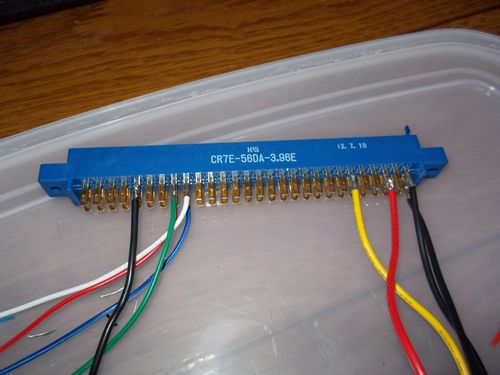

電源配線。
ハードディスク電源は＋１２Ｖ黄色、＋５Ｖ赤、ＧＮＤ２本。黒なので
黄を４６
赤を５２
黒を５５，５６
に配線した。

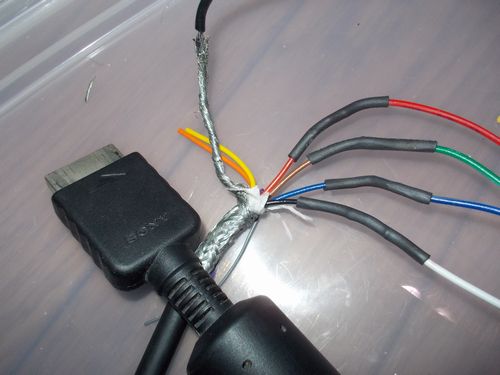

マルチケーブル加工。
詳しくはここに書いてあった。（←リンクフリーってあったから勝手にリンク
真ん中でぶった切る。



Ｒ　赤　→　１５
Ｇ　茶　→　１６
Ｂ　青　→　１７
ＳＹＮＣ　黒　→　１８
ＧＮＤ　シールド外側線　→　１０

以上。思ったより簡単じゃん。。

ではスイッチＯＮ

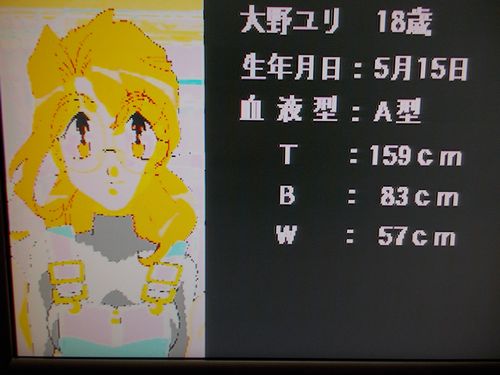

なんじゃこりゃ

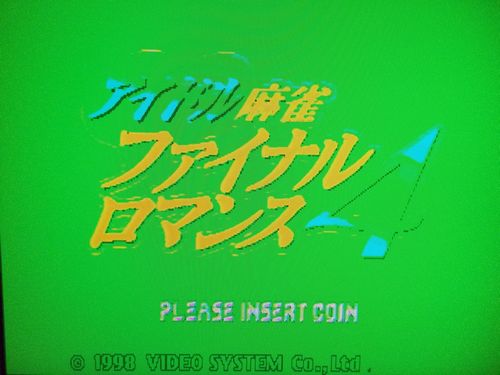

まあとりあえず映った。直結では無理なのか？

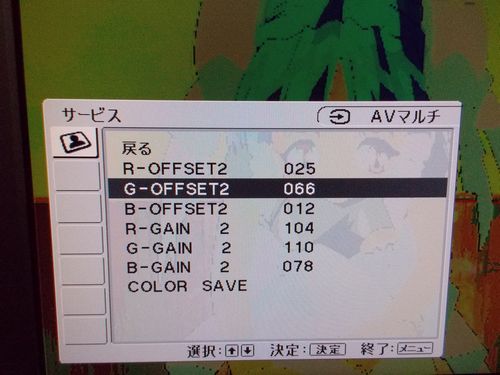

サービス設定画面
(リモコンの　画面表示　→　5　→　音量＋　→　電源)
出していろいろ弄ったが改善しない



↑元社員とかで詳しく分かる人は掲示板までお願いします。

抵抗かますとか専門的な事はめんどくさいのでＲＧＢコンバータ買うよ。。。
